Catálogo · Edición octubre 2026

Control de motores para bombeo

Catálogo de selección para tableros de bombas: arranque, protección, mando y gabinete.

Descargar catálogo PDFPedir cotización
Schneider ElectricMoeller

Paso 1

Cómo elegir el arranque

La forma de arrancar define el tablero. Tres preguntas lo resuelven: cuánto pico de corriente aguanta la red, si la tubería sufre con el golpe de ariete y si necesita controlar presión o caudal.

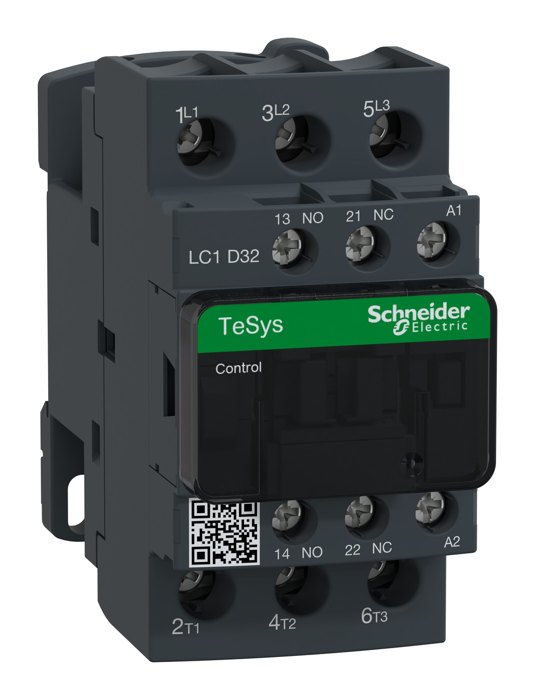

Contactor TeSys D

Directo

Contactor, guardamotor o relé térmico. Simple y económico.

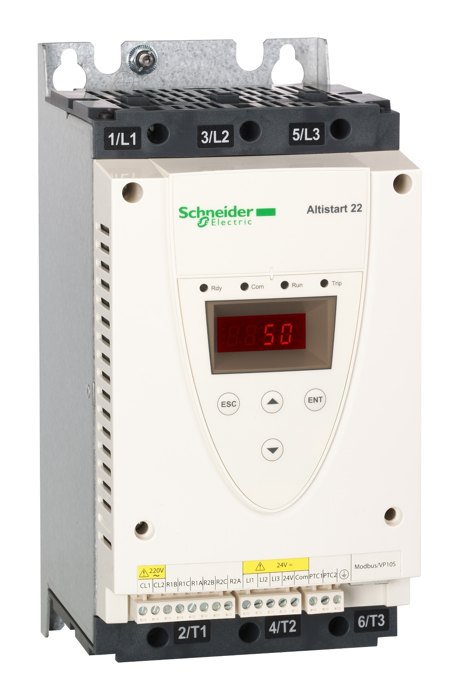

Arrancador suave Altistart 22

Arrancador suave

Rampa de arranque y paro. Cuida tuberías, válvulas y acoples.

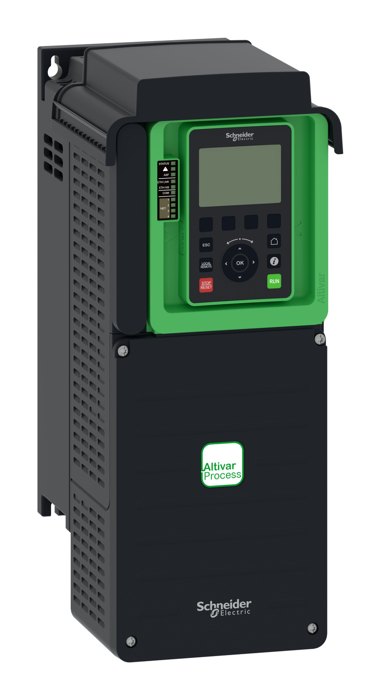

Variador Altivar Process ATV630

Variador

Velocidad variable. Presión constante y ahorro de energía.

Comparación de arranque directo, arrancador suave y variador
CriterioDirectoArrancador suaveVariador
Pico de corriente¹6 a 8 veces la nominal3 a 5 veces (≈3,5 en bombas)Cerca de la nominal, hasta 1,5
Golpe de arieteSí, al arrancar y al pararReducido con rampa de paroMínimo
Control de presión o caudalNoNoSí, con PID integrado
Ahorro de energíaNoNoAlto cuando la demanda varía
InversiónLa más bajaMediaLa más alta
Uso típicoCisternas, achique, bombas pequeñasBombas medianas y grandes a velocidad fijaPresión constante, hidroneumáticos, riego, pozos profundos
1×2×4×6×8×tiempo de arranque
DirectoArrancador suaveVariadorCorriente de arranque típica de una bomba centrífuga, en veces la corriente nominal del motor.1

Arranque directo, de 2,5 a 95 A

Arranque directo

Seleccione por la corriente nominal que indica la placa del motor. Use guardamotor y contactor, o contactor con relé térmico si la protección contra cortocircuito la hace un interruptor o fusibles.

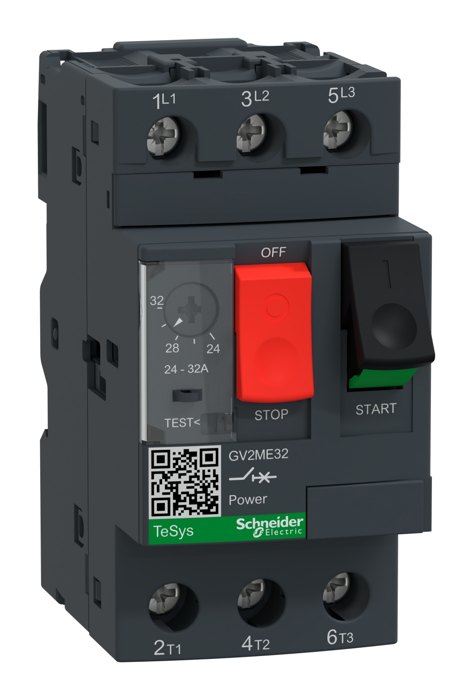

Guardamotor TeSys GV2ME
Contactor TeSys D

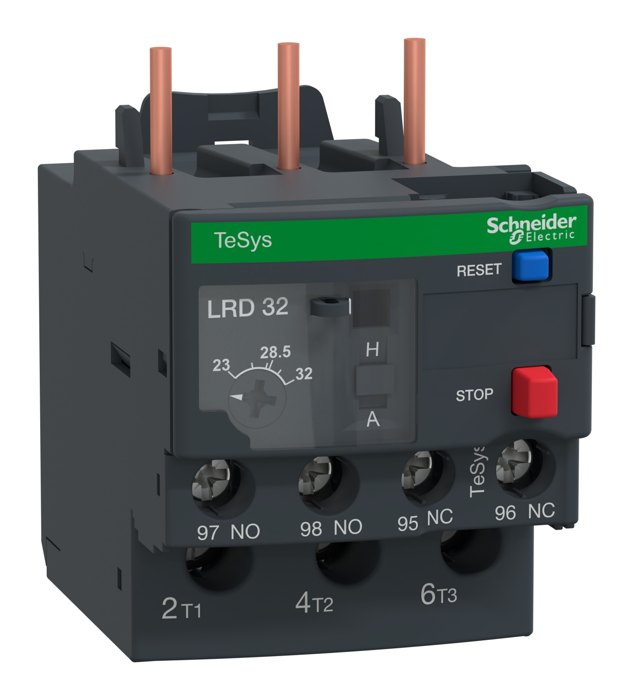

Relé térmico TeSys LRD

Coordinación recomendada

Combinaciones TeSys de Schneider Electric para motores trifásicos, con bobina de contactor de 120 V CA.

Coordinación TeSys por corriente nominal del motor
Corriente (A)GuardamotorContactor 120 VRelé térmico
2,5 – 4GV2ME08LC1D09G7LRD08
4 – 6,3GV2ME10LC1D09G7LRD10
6 – 10GV2ME14LC1D12G7LRD14
9 – 14GV2ME16LC1D18G7LRD16
13 – 18GV2ME20LC1D18G7LRD21
17 – 23GV2ME21LC1D25G7LRD22
20 – 25GV2ME22LC1D25G7LRD22
24 – 32GV2ME32LC1D32G7LRD32
30 – 40GV3P40LC1D40AFE7*LRD3355
37 – 50GV3P50LC1D50AG7LRD3357
48 – 65GV3P65LC1D65AG7LRD3359
62 – 73GV3P73LC1D80G7LRD3363
80 – 95—LC1D95G7LRD3365

GV2ME tiene botones de marcha y paro; GV2P, mando rotativo con los mismos rangos.

* Bobina 115 V CA, apta para red de 120 V. Otras bobinas disponibles: 24 V CA, 220 V, 230 V y 240 V CA.

Contacto auxiliar frontal LADN11 (1 NA + 1 NC). De 80 a 95 A, la protección contra cortocircuito va con interruptor: se selecciona en la cotización.

Ejemplo de selección

La placa dice
Bomba de 10 HP, 230 V trifásico, 28 A
Rango que la contiene
24 – 32 A
Su arrancador
GV2ME32 + LC1D32G7

Si el tablero lleva interruptor o fusibles aguas arriba, cambie el guardamotor por el relé LRD32 montado bajo el contactor.

Más de 95 A y arranque sin pico

Grandes corrientes y arrancadores suaves

Para bombas de más de 95 A, contactores TeSys Giga con bobina universal. Para arrancar sin pico ni golpe de ariete, arrancadores suaves Altistart.

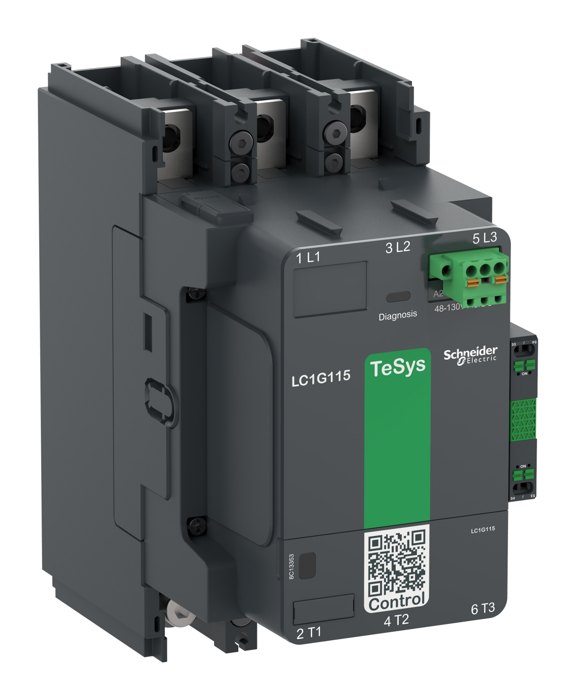

Contactor TeSys Giga
Arrancador suave Altistart 22

Contactores TeSys Giga, 115 a 800 A

Bobina universal de 100 a 250 V CA/CC: sirve para mando de 120 V y de 220 V.

  • LC1G115KUEN
  • LC1G150KUEN
  • LC1G185KUEN
  • LC1G225KUEN
  • LC1G265KUEN
  • LC1G330KUEN
  • LC1G400KUEN
  • LC1G630KUEN
  • LC1G800KUEN

Relés de protección electrónicos, clase 5E a 30E: LR9G115 28 a 115 A, LR9G225 hasta 225 A, LR9G500 hasta 500 A. Reposición de contactores TeSys F en tableros existentes: bajo pedido.

Altistart 22

Para bombas y ventiladores. Bypass integrado, hasta 600 V.

Altistart 22 por corriente
Corriente (A)Control 220 VControl 110 V
17ATS22D17S6—
32ATS22D32S6ATS22D32S6U
47ATS22D47S6ATS22D47S6U
62ATS22D62S6ATS22D62S6U
75ATS22D75S6ATS22D75S6U
88ATS22D88S6ATS22D88S6U
110ATS22C11S6ATS22C11S6U
140ATS22C14S6ATS22C14S6U
170ATS22C17S6ATS22C17S6U
210ATS22C21S6ATS22C21S6U
250ATS22C25S6ATS22C25S6U
320ATS22C32S6ATS22C32S6U
410ATS22C41S6ATS22C41S6U
480ATS22C48S6ATS22C48S6U
590ATS22C59S6—

Altistart 480

De 17 a 1 200 A, 208 a 690 V. Control de par para bombas, con comunicación.

  • ATS480D17Y
  • ATS480D22Y
  • ATS480D32Y
  • ATS480D38Y
  • ATS480D47Y
  • ATS480D62Y
  • ATS480D75Y
  • ATS480D88Y
  • ATS480C11Y
  • ATS480C14Y
  • ATS480C17Y
  • ATS480C21Y
  • ATS480C25Y
  • ATS480C32Y
  • ATS480C41Y
  • ATS480C48Y
  • ATS480C59Y
  • ATS480C66Y
  • ATS480C79Y

Altistart 01

Motores pequeños.

  • ATS01N109FT9 A, 110-480 V, 1,1 a 4 kW
  • ATS01N209LU9 A, 200-240 V
  • ATS01N212RT12 A, 440-480 V
  • ATS01N222RT22 A, 440-480 V, hasta 11 kW

Presión constante

Variadores para bombas

Altivar Process ATV630 está hecho para agua y bombeo. Mantiene la presión constante y ajusta la velocidad a la demanda real.

Altivar Process ATV630 por potencia
kWHP200-240 V380-480 V
0,751ATV630U07M3—
1,52ATV630U15M3—
2,23ATV630U22M3ATV630U22N4
3—ATV630U30M3—
45ATV630U40M3ATV630U40N4
5,57,5ATV630U55M3ATV630U55N4
7,510ATV630U75M3ATV630U75N4
1115ATV630D11M3ATV630D11N4
1520ATV630D15M3ATV630D15N4
18,525ATV630D18M3ATV630D18N4
2230ATV630D22M3ATV630D22N4
3040ATV630D30M3ATV630D30N4
3750ATV630D37M3ATV630D37N4
4560ATV630D45M3ATV630D45N4
5575ATV630D55M3ATV630D55N4
75100ATV630D75M3ATV630D75N4
90125—ATV630D90N4

kW y HP según el catálogo Altivar Process ATV600 de Schneider Electric.2 Seleccione siempre por la corriente de placa.

Variador Altivar Process ATV630

Funciones para bombeo3

  • Control de presión con PID integrado
  • Control de varias bombas con alternancia de la bomba principal
  • Vigilancia de marcha en seco y de caudal bajo
  • Modo dormir y despertar según demanda
  • Ethernet Modbus TCP integrado para monitoreo

Potencias mayores, 380-480 V

De 110 a 315 kW.

  • ATV630C11N4
  • ATV630C13N4
  • ATV630C16N4
  • ATV630C22N4
  • ATV630C25N4
  • ATV630C31N4

Bombas monofásicas

Altivar ATV320, entrada 230 V monofásica, de 0,37 a 2,2 kW.

  • ATV320U04M2C
  • ATV320U06M2C
  • ATV320U07M2C
  • ATV320U11M2C
  • ATV320U15M2C
  • ATV320U22M2C

Protección de la bomba

Relés de control Zelio

El guardamotor protege el motor. Estos relés protegen la bomba: fallas de la red, nivel del tanque y marcha en vacío. Módulos para riel DIN que vigilan la red, el nivel y la corriente de la bomba.

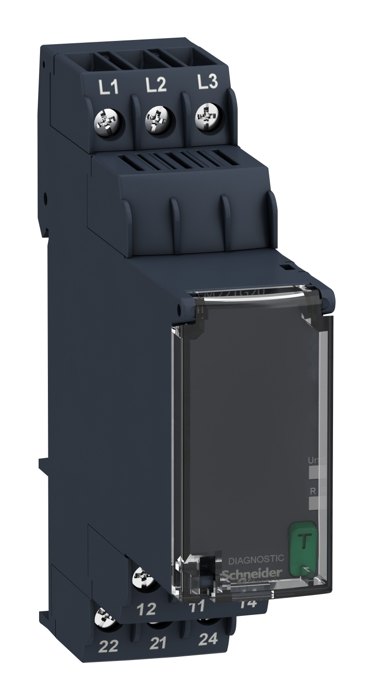

Relé de control Zelio

RM22TG20

Secuencia y pérdida de fase

Evita que la bomba gire al revés o trabaje en dos fases.

RM22TR31

Tensión trifásica 200-240 V

Desconecta por baja o sobre tensión de la red.

RM17TA00

Orden, ausencia y asimetría de fases

Formato compacto para tableros pequeños.

RM35TF30

Fase, secuencia, asimetría y tensión

Vigilancia completa de la red en un solo módulo.

RM22LG11MR

Nivel por electrodos

Llenado o vaciado de tanque, cisterna y pozo.

RM22LA32MR

Nivel con sensibilidad ajustable

Líquidos de distinta conductividad.

RM35LM33MW

Nivel multifunción

Varias lógicas de llenado y vaciado.

RM35JA32MW

Sobre o baja corriente, 0,15 a 15 A

Detecta la bomba trabajando en vacío o trabada.

Mando y señalización

Harmony, Ø22 mm

Serie XB4 metálica y XB5 plástica, para la puerta del tablero.

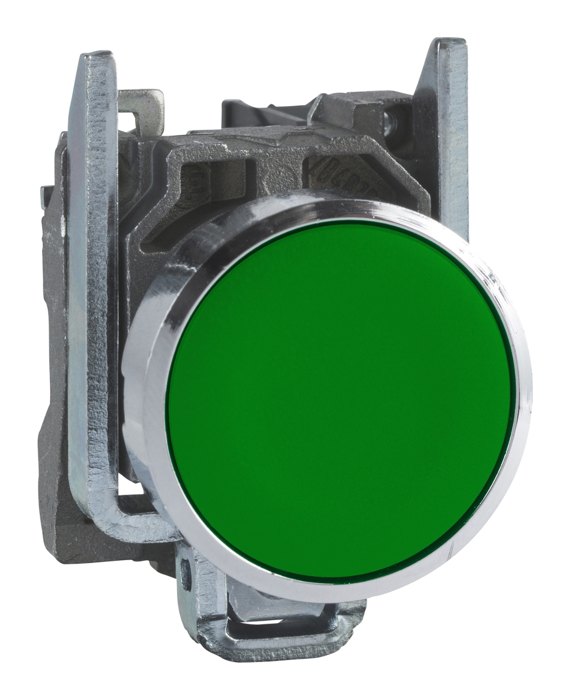

Pulsador Harmony XB4

Pulsadores

  • XB4BA31verde NA
  • XB4BA42rojo NC
  • XB5AA31verde NA, plástico
  • XB5AA42rojo NC, plástico

Pulsadores luminosos LED 120 V

  • XB4BW33G5verde
  • XB4BW34G5rojo
  • XB4BW35G5naranja
  • XB4BW31G5blanco

Pilotos LED 120 V

  • XB4BVG3verde
  • XB4BVG4rojo
  • XB5AVG3verde, plástico
  • XB5AVG4rojo, plástico

Selectores

  • XB4BD212 posiciones
  • XB4BK123G5luminoso verde 120 V
  • XB4BK124G5luminoso rojo 120 V

Paro de emergencia

  • XB4BS8445seta metálica
  • XB5AS8445seta plástica

Gabinetes

Gabinetes con placa de montaje

Metálico para cuarto de máquinas, poliéster IP66 para exterior, pozos y plantas de tratamiento. Todos con placa de montaje.

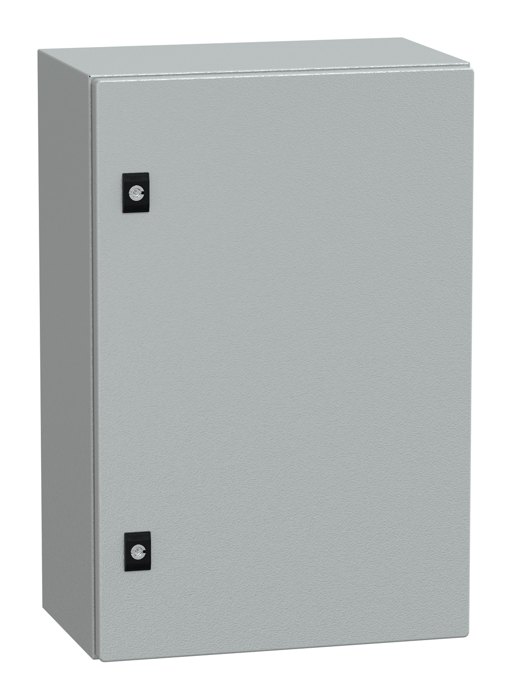

Gabinete Spacial CRN

Spacial CRN, metálico

Una puerta, con placa de montaje. Medidas en mm: alto × ancho × fondo.

Gabinetes Spacial CRN
CódigoAlto × ancho × fondo (mm)
NSYCRN252150P250 × 200 × 150
NSYCRN325200P300 × 250 × 200
NSYCRN33200P300 × 300 × 200
NSYCRN43200P400 × 300 × 200
NSYCRN54200P500 × 400 × 200
NSYCRN54250P500 × 400 × 250
NSYCRN64250P600 × 400 × 250
NSYCRN65250P600 × 500 × 250
NSYCRN75250P700 × 500 × 250
NSYCRN86300P800 × 600 × 300
NSYCRN106300P1000 × 600 × 300
NSYCRN108300P1000 × 800 × 300

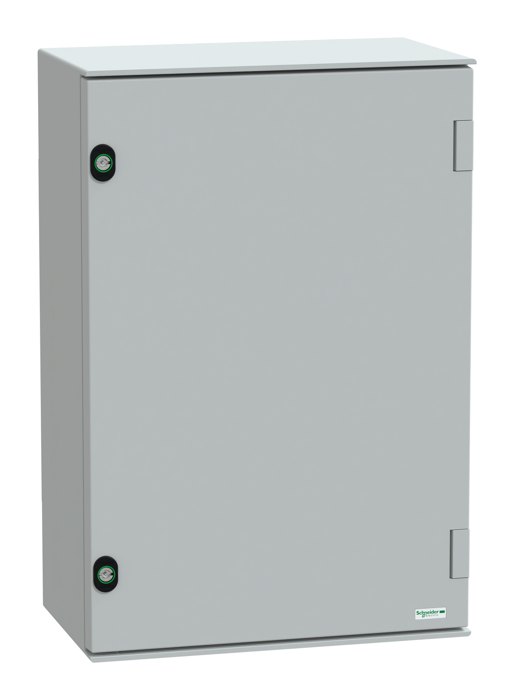

Gabinete Thalassa PLM

Thalassa PLM, poliéster IP66

Resiste humedad, sol y ambientes corrosivos. Medidas en mm.

Gabinetes Thalassa PLM
CódigoAlto × ancho × fondo (mm)
NSYPLM3025PG308 × 250 × 160
NSYPLM32PG310 × 215 × 160
NSYPLM43PG430 × 330 × 200
NSYPLM54PG530 × 430 × 200
NSYPLM64PG647 × 436 × 250
NSYPLM75PG747 × 536 × 300
NSYPLM86PG847 × 636 × 300
NSYPLM108G1056 × 852 × 350

Con puerta transparente, para ver pilotos y medidores sin abrir:

  • NSYPLM43TG
  • NSYPLM64TG
  • NSYPLM75TG
  • NSYPLM86TG

También ventilación con filtro y accesorios de montaje.

Línea Moeller (Eaton)

Línea Moeller

Línea completa para tableros de bombas: arranque, protección, mando e interruptores, con la misma garantía que Schneider.

Arranque directo

Guardamotor PKZM0 y contactor DILM. Bobina según su tensión de mando.

Moeller PKZM0 + DILM por corriente
Corriente (A)Guardamotor PKZM0Contactor DILM
0,63 – 1PKZM0-1DILM7-10
1 – 1,6PKZM0-1,6DILM7-10
1,6 – 2,5PKZM0-2,5DILM7-10
2,5 – 4PKZM0-4DILM7-10
4 – 6,3PKZM0-6,3DILM7-10
6,3 – 10PKZM0-10DILM12-10
8 – 12PKZM0-12DILM12-10
10 – 16PKZM0-16DILM17-10
20 – 25PKZM0-25DILM32-10

Contactores DILM hasta 30 kW (DILM65) y minicontactores DILEM de 4 kW para mando y bombas pequeñas.

Arrancador de bomba en caja

Guardamotor PKZM0 dentro de caja aislada con mando rotativo: un arrancador local listo para instalar junto a la bomba.

Caja CI-K2-PKZ0-G negro y gris, o CI-K2-PKZ0-GR rojo y amarillo para paro de emergencia.

Mando y señalización M22 (RMQ-Titan)

Sistema modular: actuador, elemento de contacto o LED y, si hace falta, caja de superficie.

Pulsadores

  • M22-D-G
  • M22-D-R
  • M22-D-G-X1
  • M22-D-R-X0
  • M22-D-W
  • M22-D-B

Pulsadores luminosos

  • M22-DL-G
  • M22-DL-R
  • M22-DL-Y
  • M22-DL-W
  • M22-DDL-GR-X1/X0

Pilotos

  • M22-L-G
  • M22-L-R
  • M22-L-Y
  • M22-L-W

Elementos LED 85-264 V CA

  • M22-LED230-G
  • M22-LED230-R
  • M22-LED230-W

Selectores y llave

  • M22-WRK
  • M22-WRK3
  • M22-WRLK-G
  • M22-WRS
  • M22-WRS3

Paro de emergencia

  • M22-PV
  • M22-PVT
  • M22-XGPV

Contactos

  • M22-K10
  • M22-K01
  • M22-A

Cajas de superficie

  • M22-I1
  • M22-I2
  • M22-I3
  • M22-I6
  • M22-IY1

Interruptores, relés y accesorios

  • T0-2-1/I1/SVBInterruptor principal 20 A en caja, función paro de emergencia, bloqueable con candado
  • P1-25/EA/SVBInterruptor principal 25 A para empotrar, paro de emergencia, bloqueable
  • P1-32/EA/SVBInterruptor principal 32 A para empotrar, paro de emergencia, bloqueable
  • IS-40/3Interruptor-seccionador 3 polos, 40 A
  • DILER-40Contactor auxiliar 4 NA
  • DILER-22Contactor auxiliar 2 NA + 2 NC
  • ETR4-69-ATemporizador multifunción 0,05 s a 100 h, 24-240 V CA/CC
  • NHI11-PKZ0Contacto auxiliar para PKZM0, 1 NA + 1 NC
  • DILM32-XHI11Bloque de contactos auxiliares para DILM, 1 NA + 1 NC

Cotización

Cómo pedir su cotización

Envíenos los datos de su bomba. Le respondemos con la selección completa del tablero y la cotización formal, con precios y disponibilidad.

Escribir a cotizaciones@rymcorporation.com
Descargar catálogo PDF (9 páginas)

Datos para cotizar

  • Potencia del motor (kW o HP)
  • Tensión y fases (ej. 220 V o 480 V trifásico)
  • Corriente de placa (A)
  • Tipo de arranque: directo, suave o variador
  • Tensión de mando (120 V o 220 V)
  • Ubicación del tablero: interior o exterior
  • Cantidad de bombas y si alternan
  • Funciones extra: nivel, presión, fases

Fuentes técnicas

  1. ABB, Softstarter Handbook, doc. 1SFC132060M0201: arranque directo 6 a 8 veces la corriente nominal, arrancador suave 3 a 5 veces (límite recomendado 3,5 en bombas centrífugas), variador cerca de la nominal. Schneider Electric, FAQ FA233948: corriente típica con arrancador suave de 350 a 500 % de la nominal.
  2. Schneider Electric, catálogo Altivar Process ATV600, DIA2ED2140502EN (agosto 2021): potencia en kW y HP por referencia ATV630, carga normal.
  3. Schneider Electric, Altivar Process ATV600 Programming Manual, EAV64318.14 (05/2026): Multipump System, Booster Control, PID controller, Sleep/wakeup, Dry run Monit, Pump low flow Monit y Modbus TCP integrado.

Precios y disponibilidad bajo cotización. Especificaciones sujetas a cambios del fabricante.
